電源設計十日談 | 第四日：數字和模擬控制電路調試

    電源設計人員的需求正變得越來越高，他們面臨著巨大的壓力，需要改善效率，降低成本，縮短產品開發周期。電源設計是一項復雜的工作，這一過程有許多校驗點。在電源設計系列專題中，我們將向您介紹10個設計階段中每個設計階段的測試要求，并給出小貼士，讓您的測試更高效，讓您的生活更輕松。

    毋庸置疑，檢查電源設計控制邏輯是設計最重要、也是最復雜的部分。在這個階段，您將執行測試，以便獲得正確補償、電壓、定時和頻響，具體任務包括：

·         在開機過程中測量開關器件驅動裝置上的調制信號，檢驗不同負載下開關頻率、脈寬和占空比是否正確

·         通過使用控制環路中的寬帶變壓器注入掃頻信號，檢查環路頻響

·         使用頻響分析儀，測量電路的增益和相位

    在這個時候，必需監測輸入電壓和輸出電路及反饋或控制信號。這有助于確保環路響應(如臨界阻尼)，而這正是輸入電壓和輸出負載變化期間您所預期的東西。

為檢驗電路操作，如軟啟動、短路保護、關斷和電流折回，您需要監測輸入電壓和輸出電壓及控制信號。

對數控電壓，您需要捕獲模擬信號、數字信號和串行總線控制信號的時間相關視圖。您可以查看系統操作，確保系統正確運行。

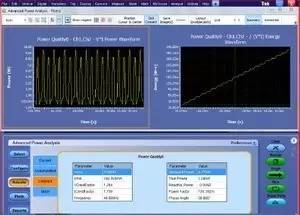

對這些任務，一定要考察DPOPWR高級功率測量和分析軟件，其把泰克基于Windows的示波器轉換成完善的調試和分析工具。這個軟件可以為多項測量配備自定義設置。您還可以測量和分析開關器件中的功耗，分析磁性參數，所有這一切都從一次采集中獲得。
