電源設計十日談 | 第七日：檢查技術數據

電源設計人員的需求正變得越來越高，他們面臨著巨大的壓力，需要改善效率，降低成本，縮短產品開發周期。電源設計是一項復雜的工作，這一過程有許多校驗點。在電源設計系列專題中，我們將向您介紹10個設計階段中每個設計階段的測試要求，并給出小貼士，讓您的測試更高效，讓您的生活更輕松。

在本篇電源測試中，我們將介紹電源指標檢查。在這個部分，您要確保設計滿足效率標準和其他要求的規范，如線路和負載穩壓、紋波、噪聲、短路保護、瞬態響應和效率。

首先檢查負載穩壓。我們建議在設計的輸入端子和輸出端子上直接使用高精度DMM。然后，從最小值到最大值掃描負載。記住，非常重要的一點是在測試過程中使輸入電壓保持恒定?，F在，記錄輸出電壓相對于負載的任何變化，確定負載穩定。

其次，檢查線路穩壓?？梢允褂妙愃频脑O置測試線路穩壓，其中在恒定負載中測量輸出電壓，同時從最小值到最大值掃描輸入AC電壓。這種測試對通用輸入電源尤其重要。

第三，檢查全負載時的噪聲和紋波。對這項任務，我們推薦使用為高分辨率測量優化的示波器或高精度圖形采樣萬用表。示波器一般會提供更高的帶寬，而萬用表的精度則要更高。

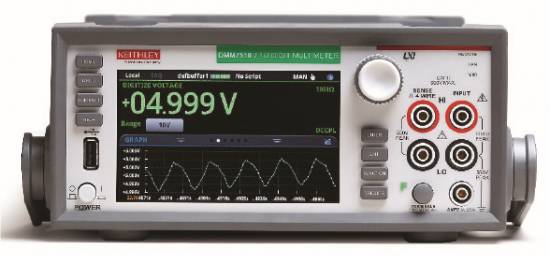

圖形采樣DMM7510可以捕獲快速瞬態事件和小紋波。

吉時利DMM7510圖形采樣萬用表是一個優秀的備選方案。這臺儀器有一個18位1 MS/s數字化器，可以捕獲快速瞬態信號和小紋波。同時，它可以在5英寸大型觸摸屏界面上顯示結果。

在進行規范檢查時，一定要使用功率分析儀記錄效率，同時掃描所有工作條件下的輸入電壓和輸出負載。我們最新推出的PA3000多通道功率分析儀提供了理想的解決方案，它提供了0.04%精度和10mW待機功率功能，可以從無負載到全負載準確地進行效率和功率測量。下圖是AC-DC電源效率測量的典型設置。

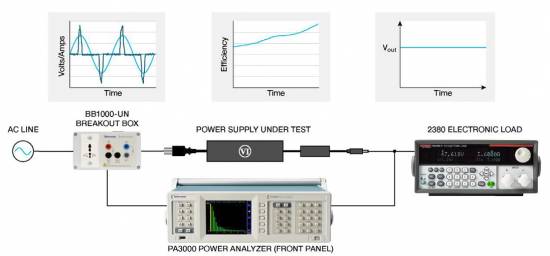

AC-DC電源效率測量設置。

如果您打算使用示波器測量低電平電壓，如紋波，應使探頭衰減達到最小(可能時采用1X或2X)。這將在示波器測量中提供最好的信噪比。此外，在線路或負載穩壓測試中，永遠不要依賴AC電源或電子負載讀數，而是應在電源端子上直接使用精密儀器。這將提供更好的測量精度，最大限度地減少輸入電纜和輸出電纜中的電壓暫降。

最后，如果您打算測量高頻噪聲和紋波，應使用低電感接地彈簧探頭適配器(或類似裝置)。標準探頭地線可以作為天線，從熒光燈和其他來源中撿拾環境噪聲，可能會在讀數中產生明顯誤差。

小貼士

1. 如果想測量低電平電壓，如紋波，應使探頭衰減達到最小(可能時1X或2X)，以便示波器測量時獲得最佳信噪比。

2. 線性或負載調節測試中不要依賴AC電源或電子負載讀數。在電源端子上直接使用精密儀器，提高測量精度，使輸入和輸出電纜的下跌達到最小。

3. 在測量高頻噪聲和紋波時使用低電感接地彈簧探頭適配器或類似的附件。標準探頭地線會變成天線，從熒光燈和其他來源中撿拾環境噪聲，在讀數中產生明顯誤差。
