電源設計十日談 | 第三日：高壓AC電路開機測試

    電源設計人員的需求正變得越來越高，他們面臨著巨大的壓力，需要改善效率，降低成本，縮短產品開發周期。電源設計是一項復雜的工作，這一過程有許多校驗點。在電源設計系列專題中，我們將向您介紹10個設計階段中每個設計階段的測試要求，并給出小貼士，讓您的測試更高效，讓您的生活更輕松。

    在第一次開機過程中，我們先把高壓階段與低壓階段隔開。我們建議使用具有限流功能的AC電源。一旦選擇了AC電源，先從設計的最低AC電壓入手，這是一個關鍵步驟，有助于減少重大熔斷風險，如焊接不良、組裝差或PCB設計錯誤等潛在問題導致的熔斷。

    現在開始測量AC輸入電壓和電流。我們建議使用相應等級的差分探頭和電流探頭。如果您使用鉗式電流探頭測量不接負載系統的AC輸入電流，為了提高探測電流的精度，您可以把電流回路簡單多次循環通過電流鉗。記住，要把電流讀數除以圈數。

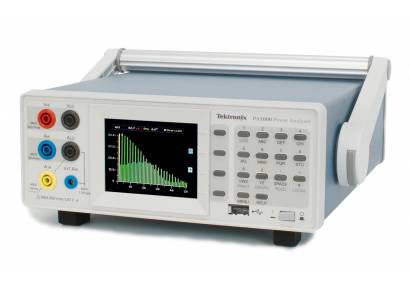

    現在準備就緒，被測器件即將通電。但在通電前，應在AC輸入上使用示波器或功率分析儀，并啟用記錄功能，確保捕獲浪涌電流和瞬態事件。我們建議使用PA1000功率分析儀，這是為快速、高效、準確地測量功耗而優化的。這臺功率分析儀還提供了浪涌電流模式，測試電流涌入期間的峰值。

    如果您想記錄啟動電流，可以使用擁有連續記錄功能的功率分析儀。在開機過程中發生災難性故障時，這有助于保存數據，因此我們強烈推薦這種作法。

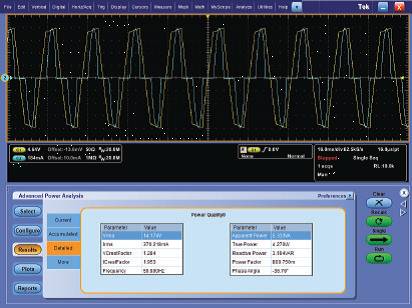

    需要更多的洞察力？可以使用DPOPWR示波器軟件，其提供了全面功率分析套件，可以幫助您在開機過程中測量和調試輸入AC功率參數。

    一旦檢查了各個項目，現在可以啟用低壓控制電路，全面了解相關信息。
