電源設計十日談 | 第二日：低壓DC電路開機測試

    電源設計人員的需求正變得越來越高，他們面臨著巨大的壓力，需要改善效率，降低成本，縮短產品開發周期。電源設計是一項復雜的工作，這一過程有許多校驗點。在電源設計系列專題中，我們將向您介紹10個設計階段中每個設計階段的測試要求，并給出小貼士，讓您的測試更高效，讓您的生活更輕松。

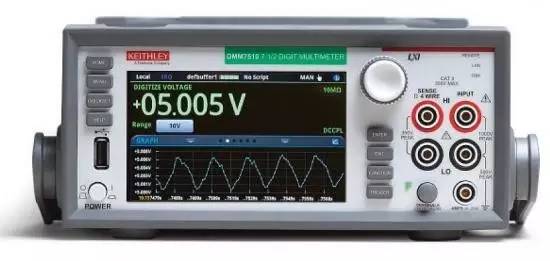

使用吉時利DMM 7510檢查電壓和紋波，確保滿足規范。

    原型制作是設計中比較激動人心的步驟之一。在這個階段，在理想情況下，您已經看到設計愿景就要變成現實，如果一切能夠照計劃進行的話?？赡軙霈F很多問題，如電路板布線、焊點、元器件貼裝和寄生電容等，因此在測試原型電源時，最好要審慎。

    這是一種常見作法，但仍需指出的是，應使用數字萬用表檢查所有輸入和輸出階段是否有短路。同樣，還要檢查電路板上所有關鍵功率點，確保電路不會非故意短路。應盡可能把低壓模擬電路和數字電路隔離成多個子電路，這在發生問題時有助于調試問題及控制損失。

    電路板很可能至少有一個輔助電源。下一步是隔離這個電源，在有負載和沒負載的情況下測試輸出。這有助于分析電源本身的特性，幫助隔離存在的任何問題?？梢允褂镁苋f用表檢查電壓和紋波，如DMM 7510 (如上圖所示)，確保所有指標都滿足規范。DMM7510的圖形界面也可以幫助您在屏幕上觀察高頻紋波。如果您想進一步了解紋波測量，點擊左下角閱讀原文，為您介紹了詳細的測量過程。

    在隔離電源的同時，應檢查機載電源供電的所有低壓電路。應使用隔離DC電源，如吉時利2280S，為各個低壓子電路供電，而不是使用機載電源。這將有助于隔離與各個子電路有關的問題。

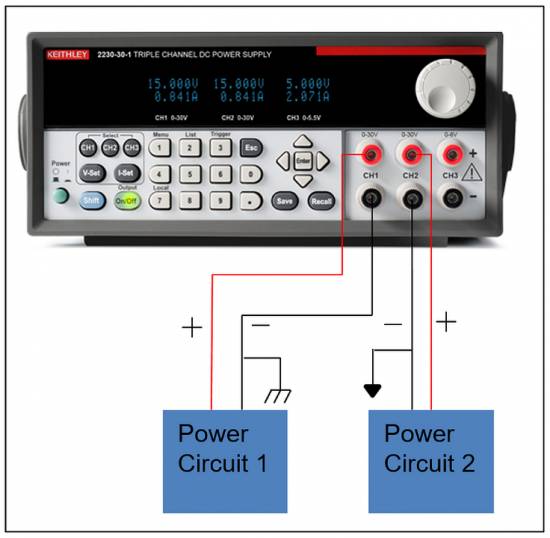

    機載電源偶爾有多個輸出，您可以使用擁有多條隔離通道的DC電源?？梢允褂?/span>DC電源，同時顯示編程設置和實際被測輸出。您可以查看DC階段是否吸收太多的電流。另一個選項是在電源和被測器件之間連接一臺DMM，如DMM7510，密切監測吸收電流和功耗。在這個階段，您還應根據需要測試每條子電路的待機電流和狀態電流。吉時利2280S精密測量電源提供了10 nA分辨率和0.05%精度，可以幫助您在現代高效設計中進行超低電流測試。

最后，如果您需要為被測系統提供精密電壓，可以考慮使用4線遠程傳感臺式電源。這種設備可以消除臺式電源與被測系統之間的導線中的任何電壓下跌產生的影響。
