9290-10 鉗式轉換器 -
9290-10 鉗式轉換器
- 型號9290-10
- 品牌HIOKI/日置
- 價格
可測超過1000A電流的鉗形CT ● 10:1的CT比輸出連續AC1000A（5分鐘的話是1500A）的大電流 ● 擴大了一般鉗形表的測量范圍 ● 具備良好的相位特性，可用于電流鉗的測量范圍擴大
可測超過1000A電流的鉗形CT

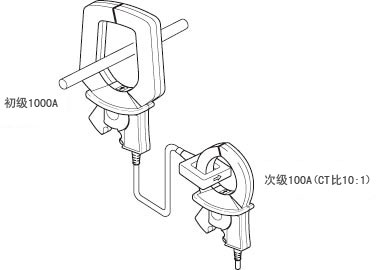

● 10:1的CT比輸出連續AC1000A（5分鐘的話是1500A）的大電流
● 擴大了一般鉗形表的測量范圍
● 具備良好的相位特性，可用于電流鉗的測量范圍擴大
基本參數
| 額定輸入電流 | 1000 A 連續（最大1500 A ，5 分鐘以內) |
|---|---|
| 額定輸出電流 | AC 100A（CT比10 : 1） |
| 振幅精度 | ±1.5 % rdg. |
| 相位精度 | ±1.0°以內 |
| 頻率特性 | 振幅: 20Hz～5kHz時±2.0 % rdg.（精度的偏差） 相位: 20Hz～5kHz時±1.0 % rdg.（精度的偏差） |
| 最大電路電壓 | AC 600 V rms (絕緣導線) |
| 可測導線直徑 | 直徑55 mm以下，或80 mm寬排線 |
| 體積及重量 | 99.5mmW×188mmH×42mmD，580g，線長3m |
| 附件 | 標記帶×6 |
※ 不能使用通用鉗式CT 9279。
