CT6865 AC/DC電流傳感器 -
CT6865 AC/DC電流傳感器
- 型號CT6865
- 品牌HIOKI/日置
- 價格
適用于寬頻帶、高精度的電流測量 ● 適用于EV、HEV等電動汽車的1000A大電流測量 ● 1000A額定下，可用于其它型號不能使用的-30～85°C的環境中 ● 振幅精度±0.06%，相位精度±0.2°C的高性能 ● 寬頻帶DC～20kHz的頻率特性
適用于寬頻帶、高精度的電流測量
● 適用于EV、HEV等電動汽車的1000A大電流測量
● 1000A額定下，可用于其它型號不能使用的-30～85°C的環境中
● 振幅精度±0.06%，相位精度±0.2°C的高性能
● 寬頻帶DC～20kHz的頻率特性
● 太陽能發的、燃料電池評估等，可用于測量電池的充放電和變頻器的輸出側
● 使用示波器或存儲記錄儀等儀器，可監測波形（和9555-10配合）
基本參數
| 額定輸入電流 | AC/DC 1000A |
|---|---|
| 最大輸入電流 | AC/DC 1200A（1800Apeak連續，100Hz以下，40°C以下，其它需要降低額定值范圍以下） |

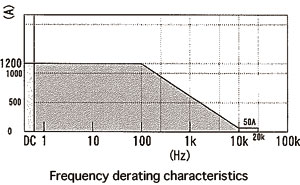

| 頻率特性 | 振幅：DC～20kHz, 位相: DC～1kHz |
| 振幅/相位精度 | DC (±0.05% rdg. ±0.01% f.s. ,無相位規定) 16Hz ≤ f ≤ 66Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 20kHz以下規定振幅，1kHz以下規定相位 |
| 消耗功率 | 7VA以下（測量1000A/55Hz，±12V電源時） |
| 輸出電壓率 | 2V/額定電流值※儀器的輸出通過傳感器單元9555-10輸出AC+DC電壓。請連接1MΩ等的搞輸入阻抗電壓輸入儀器。 |
| 對地間最大額定電壓 | AC/DC1000V（50/60Hz，CATⅢ） |
| 可測導體直徑 | φ36 mm以下 |

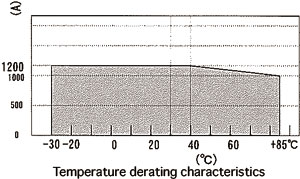

| 使用溫濕度范圍 | -30°C～+85°C, 80% rh以下（不凝結） |
| 電源電壓 | DC ±11 V～±15 V (通過傳感器單元9555-10供電， 9555-10為AC100～240V) |
| 體積及重量 | 160W × 112H × 50Dmm， 980g，線長3m |
| 附件 | 說明書×1，標識帶×6 |
注：連接示波器或存儲記錄儀為鉗式傳感器供電。

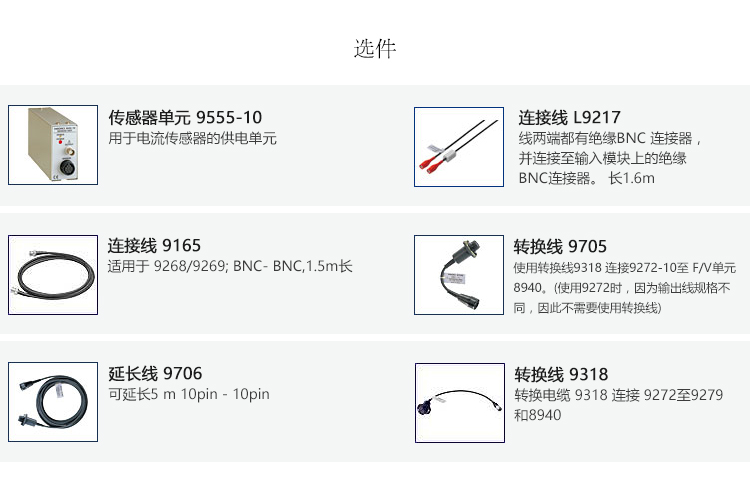

9555-10 基本參數 (電源供應)
| 適用機型 | 9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一個單元 |
|---|---|
| 輸出 | BNC 接口，傳感器的輸出信號 |
| 功率消耗 | AC 轉換器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max. |
| 體積及重量 | 42mm W × 82mm H × 132mmD, 600g |
| 附件 | AC 轉換器9418-15 × 1 |

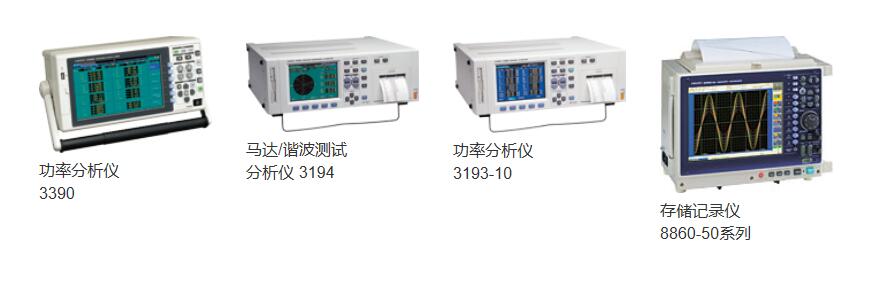

CT6865組合對應產品
| 對應產品/單元組合對應3390▲ 識別為AC/DC 500A，需要設置CT比：2電源供應9555-10，9555可MR8847-01系列用8971▲ 識別為AC/DC 500A，需要設置CT比：2，需要轉換線9318 根數限制：8847/MR8847-01組合為7根3193-10/3194用9602▲ 識別為9279（額定500A），需要設置CT比：28855用8951▲ 識別為AC/DC 500A，需要設置CT比：2，需要轉換線9318 根數限制：8855組合為7根8860-50/8861-50， 8841/8842， 8835-01,8826▲ 識別為AC/DC 500A，需要設置CT比：2，需要轉換線9318 根數限制：8860-50/8861-50組合為8根，8835-01組合為4根 |   |
